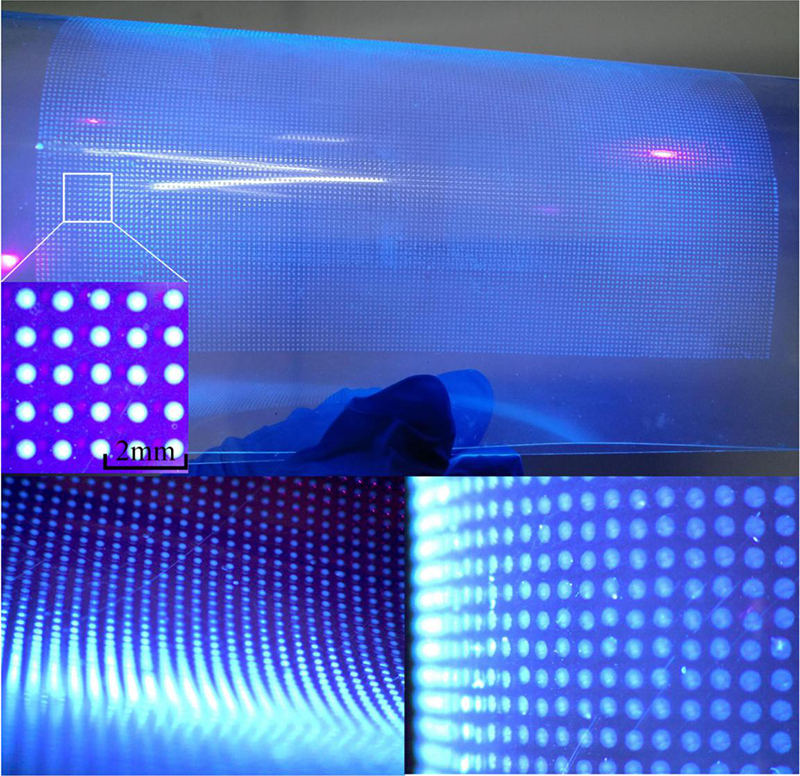

公司相关技术实现了在圆柱状基底（玻璃管）表面制备微透镜阵列，周期为600μm。

微透镜阵列

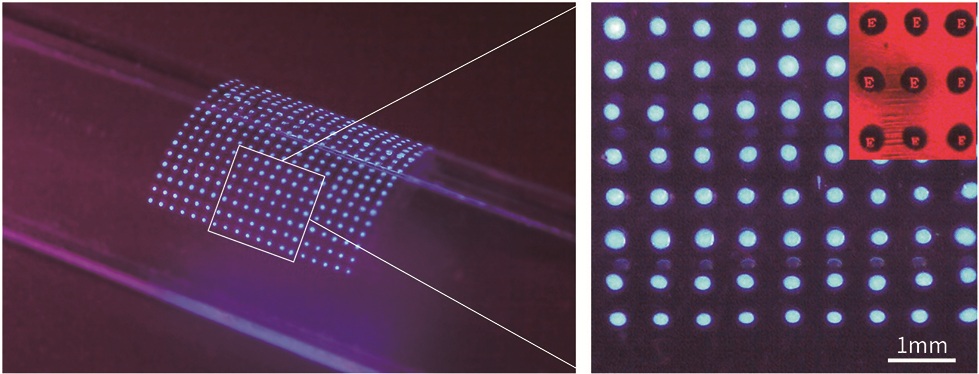

柔性基底（PET）：平均直径250μm，高度约25μm，间距1mm

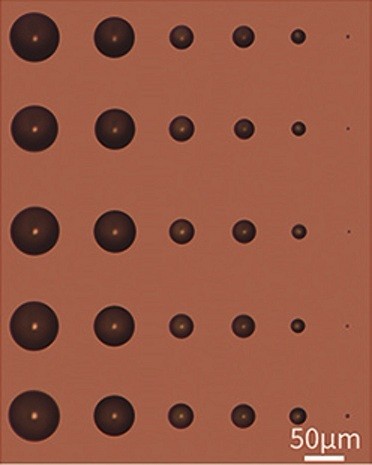

利用电场驱动喷射沉积微纳3D打印技术可实现超高精密微液滴成形，采用单一内径打印喷头即可实现不同体积微液滴喷射，最高分辨率可达0.2fL。

纤维/织物电子（无尘布衬底） 注：可拉伸银浆

高分辨率液态金属打印  注：镓铟合金

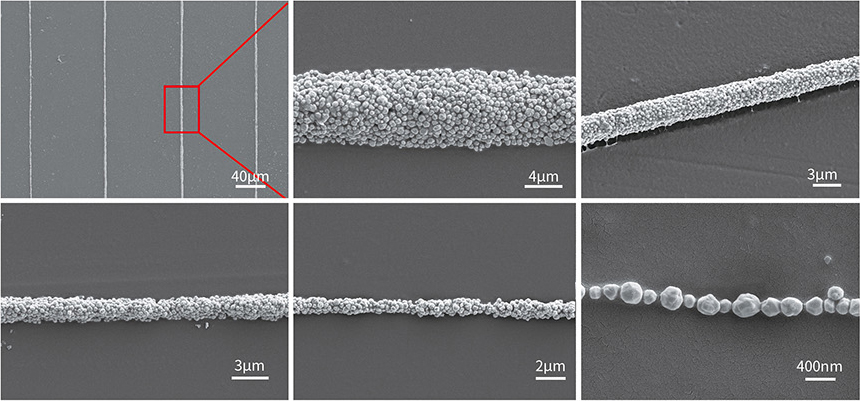

超微细电路打印，适用衬底包括PET、PI、PDMS等。打印材料为高粘度银浆（＞5000cp）。可实现单线宽低至1μm导电线路单步打印成形。

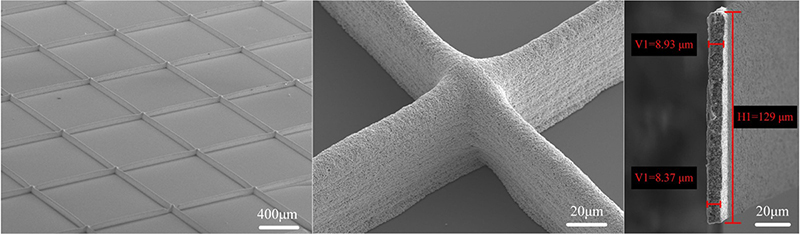

为了实现导电结构具有高导电性能，同时不影响单线宽分辨率，除了采用高导电性材料，另一种解决方案是制造大高宽比导电结构，公司采用电场驱动喷射沉积技术在PDMS衬底上实现宽度约为8μm，高度约为130μm的大高宽比银网格结构打印。
