产品介绍Product Feature
-
电子电路微纳3D打印机是青岛五维智造科技有限公司面向高分辨率电子电路制造开发的高端微电子增材制造装备，主要用于在各类基材表面直接打印大高宽比、高分辨率微细电路和导电图案，最高打印分辨率1μm。结合自主开发的自适应基材高度补偿功能，可实现超大尺寸基材、非平整基材上高精度微细电路的打印。
产品优势Product Feature

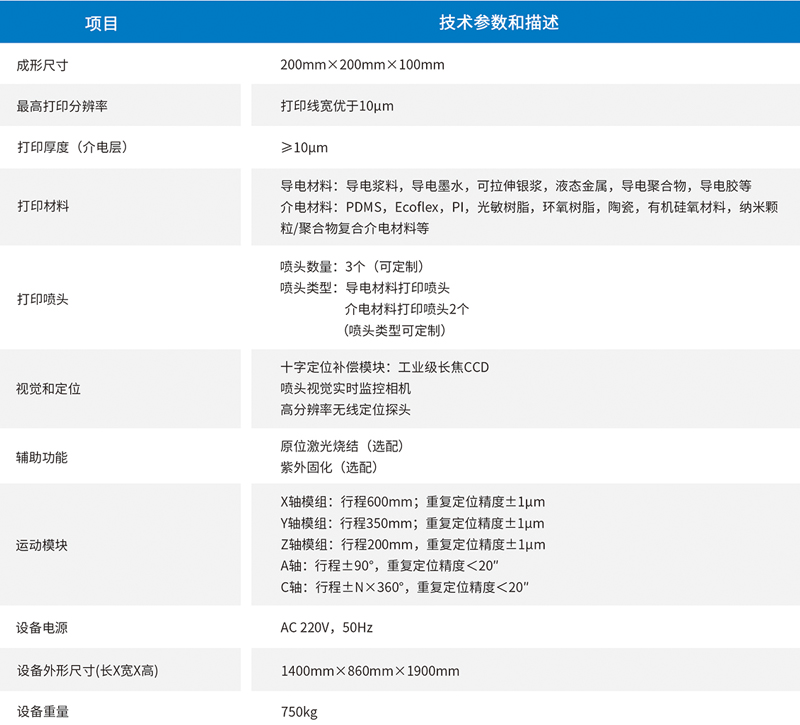

产品参数Product Feature
-
项目
技术参数和描述
EM3DP-2B（桌面型）
EM3DP-2A
EM3DP-4A
成形尺寸
200mm×200mm
200mm×200mm
400mm×400mm
最高打印速度
60mm/s
200mm/s
500mm/s
特征尺寸
线宽15μm
线宽1μm
微液滴0.2fl
线宽1μm
微液滴0.2fl
打印材料
各类纳米导电浆料、导电墨水、液态金属和导电聚合物等
打印基材（基板）
硬质基板：玻璃，陶瓷、玻纤复合材料等
柔性基材：PI、PDMS，PET等
打印喷头
喷头数量：单喷头
喷嘴类型：金属喷嘴，陶瓷喷嘴
喷头数量：单喷头，多喷头（可选）
喷嘴类型：金属喷嘴，玻璃喷嘴，陶瓷喷嘴
喷头数量：单喷头，多喷头（可选）
喷嘴类型：金属喷嘴，玻璃喷嘴，陶瓷喷嘴
视觉和定位模块
打印过程监测
打印过程监测
高精度激光测距仪
打印过程监测
高精度激光测距仪
运动模块
X轴模组：行程200mm；重复定位精度±30μm
Y轴模组：行程200mm；重复定位精度±30μm
Z轴模组：行程50mm，重复定位精度±30μm
（步进电机）
X轴模组：行程200mm；重复定位精度±1μm
Y轴模组：行程200mm；重复定位精度±1μm
Z轴模组：行程100mm，重复定位精度±1μm
（直线电机）
X轴模组：行程400mm；重复定位精度±1μm
Y轴模组：行程400mm；重复定位精度±1μm
Z轴模组：行程200mm，重复定位精度±1μm
（直线电机）
设备电源
AC 220V，50Hz
AC 220V，50Hz
AC 220V，50Hz
设备外形尺寸(长X宽X高)
-
-
1400mm×1000mm×1600mm
设备重量
30kg
400kg
750kg
产品应用Product Feature
-
主要应用于透明电极（透明导电膜）、高精度陶瓷基电路、大尺寸透明电加热、透明天线（5G/6G通信）、低频/宽频透明电磁屏蔽、柔性电路板、柔性电子、可拉伸电子、纸基电子、液态金属、可穿戴设备、柔性太阳能电池、柔性传感器和微透镜等领域和行业。
