产品介绍Product Feature

       五轴联动曲面共形电子打印平台（EM5DP-20A4）是面向新一代电子电路（多层曲面电路、3D共形电路等）生产研发的高端微电子增材制造装备，基于公司拥有的原创性的电场驱动喷射沉积微纳3D打印核心技术，并结合五轴联动运动系统和自主开发的系统软件，能够实现在各种曲面、复杂三维表面上直接打印出高分辨率随形微细电路和导电图案。设备配置多个可自由切换打印喷头和高分辨率激光过孔模块，尤其适合曲面多层互联电路和3D结构电子的一体化制造。

产品优势Product Feature

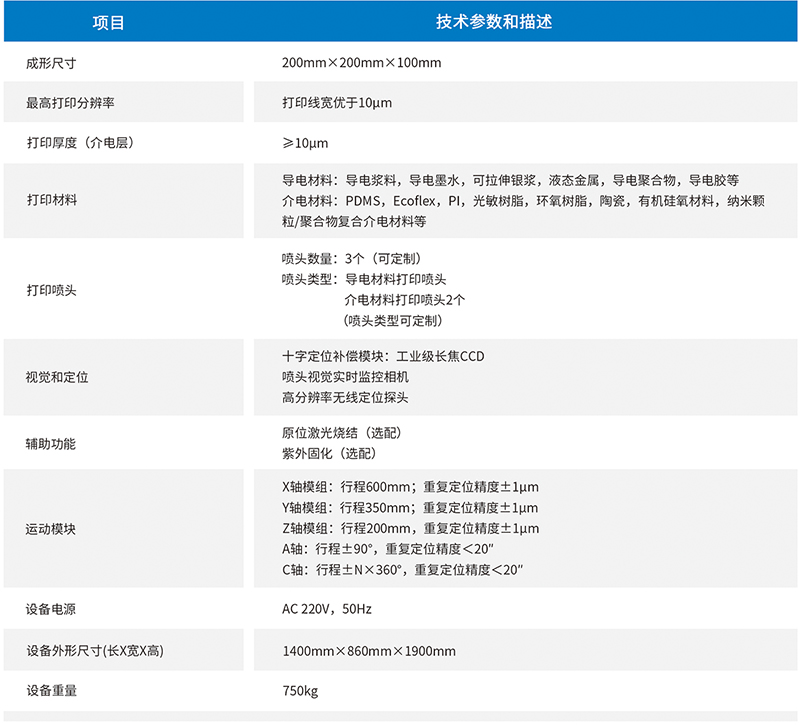

产品参数Product Feature

项目	技术参数和描述
成形尺寸	200×200×100mm
最高打印分辨率	打印线宽优于10μm
打印厚度（介电层）	≥10μm
打印材料	导电材料：导电浆料，导电墨水，可拉伸银浆，液态金属，导电聚合物，导电胶等 介电材料：PDMS，Ecoflex，PI，光敏树脂，环氧树脂，陶瓷，有机硅氧材料，纳米颗粒/聚合物复合介电材料等
打印喷头	喷头数量：3个（可定制） 喷头类型：导电材料打印喷头           介电材料打印喷头*2 （喷头类型可定制）
视觉和定位	十字定位补偿模块：工业级长焦CCD 喷头视觉实时监控相机 高分辨率无线定位探头
辅助功能	原位激光烧结（选配） 紫外固化（选配）
运动模块	X轴模组：行程600mm；重复定位精度±1μm Y轴模组：行程350mm；重复定位精度±1μm Z轴模组：行程200mm，重复定位精度±1μm A轴：行程±90°，重复定位精度＜20″ C轴：行程±N×360°，重复定位精度＜20″
设备电源	AC   220V，50Hz
设备外形尺寸(长X宽X高)	1400mm×1000mm×1900mm
设备重量	750kg

产品应用Product Feature

EM5DP-20A4型微纳3D打印机主要应用于单/多层曲面电路板、三维封装、共形天线、智能蒙皮、曲面透明电加热/电磁屏蔽、曲面微传感器、3D结构电子等领域和行业。
