高性能嵌入式银网格柔性透明导电薄膜（柔性透明电极）取得重大突破

文章来源：五维智造发表时间：2021/6/1 9:48:39

柔性透明导电膜（柔性透明电极）是一种同时具有良好导电性、高光学透过率、机械柔性好的新型功能性光电材料。它是柔性智能手机、触摸屏、柔性OLED显示、柔性太阳能电池、柔性OLED照明、透明天线、智能窗、电子皮肤、透明加热器、透明电磁屏蔽、柔性传感器、可穿戴设备、电子纸、健康监测等重要组件之一。目前已经开发的柔性透明导电薄膜主要包括：透明导电氧化物薄膜(氧化铟基、氧化锡基和氧化锌基等)、透明导电金属薄膜、先进高分子透明导电薄膜、金属纳米线(银纳米线、铜纳米线等)透明导电薄膜、石墨烯透明导电薄膜、碳纳米管透明导电薄膜、复合型透明导电薄膜、浮雕式金属网格透明导电薄膜等，但与已有的这些透明导电膜相比，嵌入式金属网格柔性透明导电薄膜已经显示更好的性能和一些独特的优势，尤其是为柔性OLED、柔性太阳能电池等提供了一种最理想的解决方案。但是，嵌入式金属网格柔性透明导电薄膜高效低成本制造是一直是国内外无论产业界还是学术界面临的一个亟待突破的挑战性难题。

近日，山东省增材制造工程技术研究中心兰红波团队联合青岛五维智造科技公司在嵌入式金属网格柔性透明导电薄膜制造方面取得重大突破。利用团队开发的两项原创性的核心技术：电场驱动喷射微3D打印和复合微纳压印技术，创造性提出一种低成本制造高性能嵌入式金属网格柔性透明导电薄膜“无模无镀成型新技术”。该方法的基本原理和工艺流程如图1所示。它实现了高性能（超细、大深宽比）嵌入式金属网格柔性透明导电膜高效低成本批量化制造。

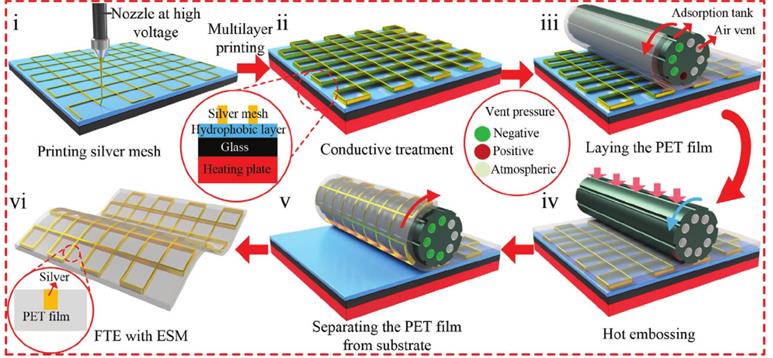

图1 嵌入式金属网格柔性透明导电薄膜制造的基本原理和工艺流程示意图

该技术和产品具有许多独特的优势：(1) 无需使用光刻、纳米压印等贵重设备，生产成本低，材料利用率高；(2) 整个过程只需3D打印及热压印两步主要工艺，工艺简单，生产效率高；(3) 适合的金属网格材料种类多，而且粘度几乎没有限制，极大拓宽了可应用金属网格材料的种类；(4) 由于采用电场驱动喷射微3D打印技术，克服了现有技术由于难以实现大尺寸无拼接微纳掩模(光刻)或者大尺寸微纳模具(纳米压印)制造，导致无法实现超大尺寸柔性透明导电薄膜制造的难题。

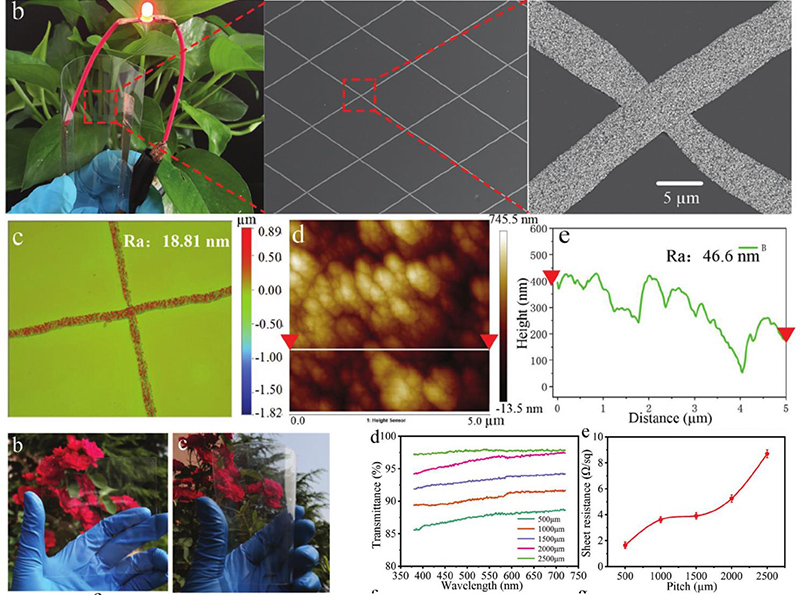

图2 嵌入式银网格柔性透明导电薄膜表征

该技术所生产的嵌入式柔性透明导电膜不仅具有优异的光电性能，同时具有优越的表面粗糙度、附着力及弯折疲劳等特性，而这些技术指标对于柔性太阳能电池、柔性OLED等柔性光电转换及显示器件尤为重要。解决了当前柔性太阳能电池、柔性OLED亟需高性能柔性透明电极的难题。

相关研究以“Templateless, Plating-Free Fabrication of Flexible Transparent Electrodes with Embedded Silver Mesh by Electric-Field-Driven Microscale 3D Printing and Hybrid Hot Embossing”为题发表在最新一期国际顶尖期刊《

Advanced Materials》上（2021: 2007772），论文入选Frontispiece封面文章，并且得到期刊视频摘要亮点报道。

（如图3）。

公司面向国内外提供高性能柔性透明导电膜和柔性透明电极相关产品。同时，公司期待该领域专业人士、合作伙伴的加入，共同推进高性能柔性透明导电膜产业化，推动我国柔性光电子产业快速发展。
